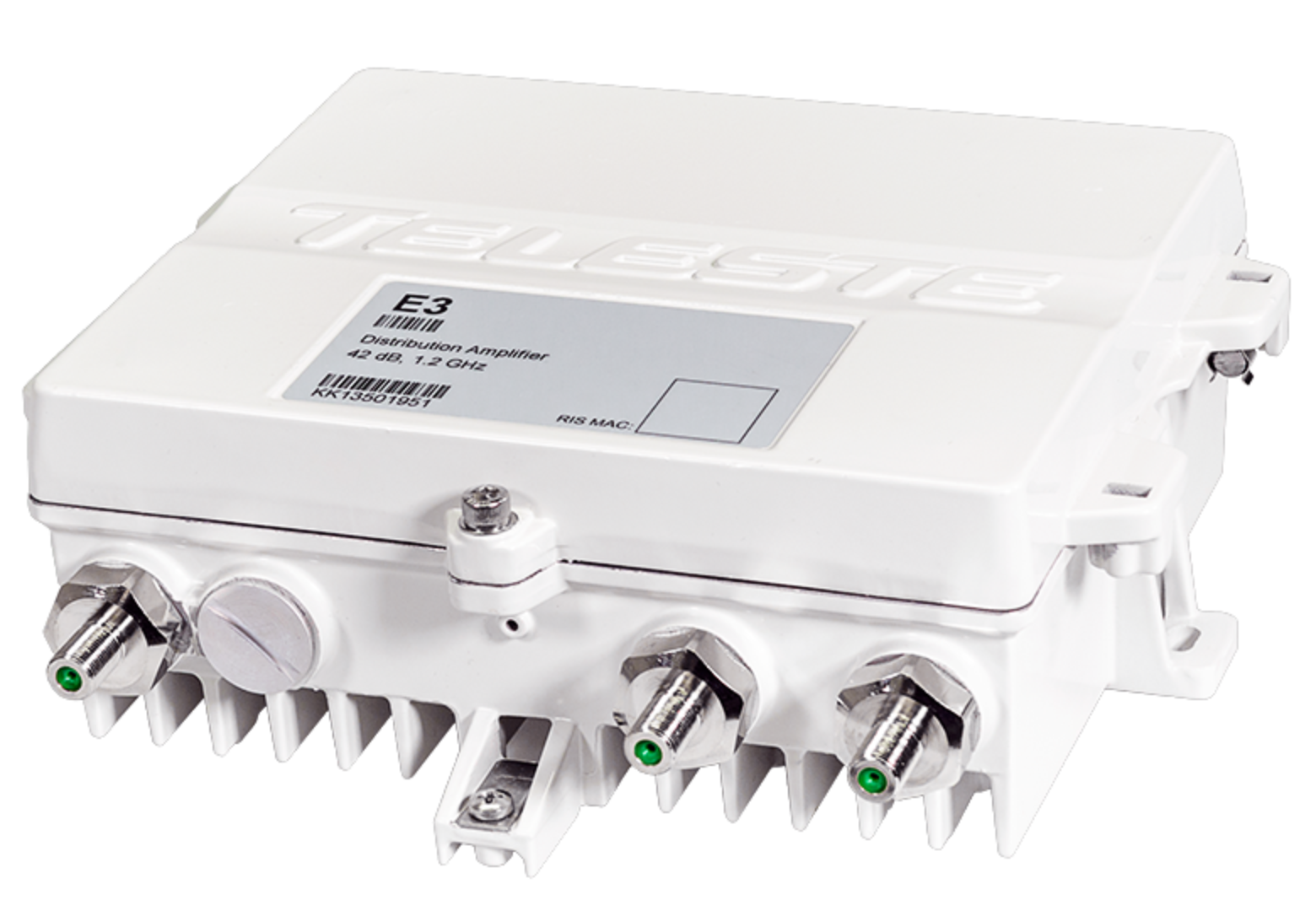

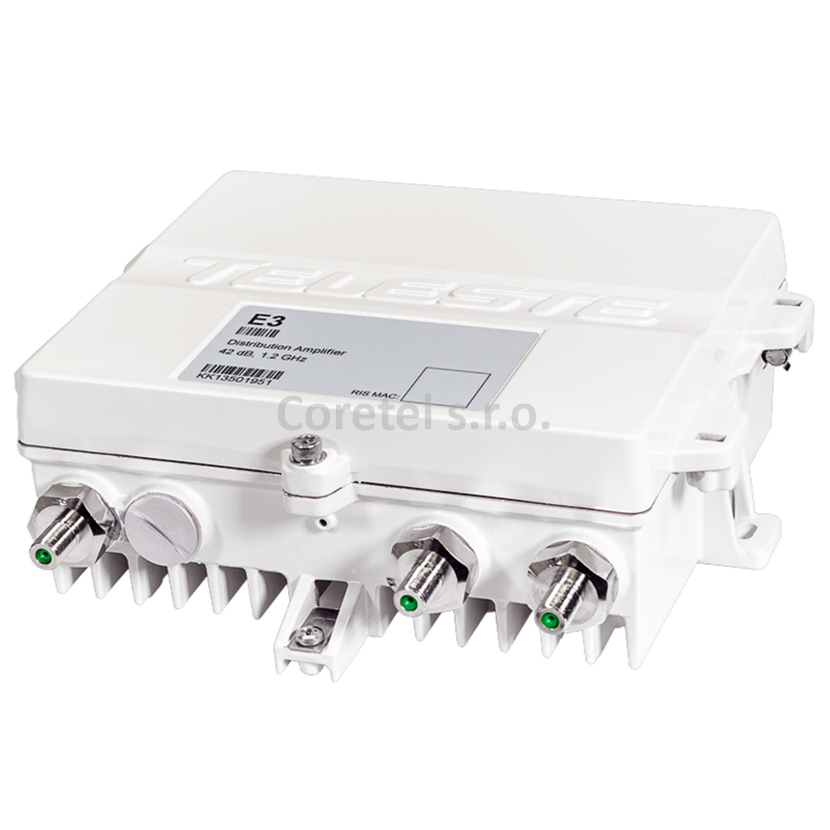

Teleste E3 zosilňovač, 65VAC

Zosilňovač E3 je kompaktné zariadenie s pôsobivými funkciami. Pod jeho krytom sa skrýva jeho skutočná dokonalosť. Inovatívny, no zároveň jednoduchý dizajn ponúka všestrannosť, vynikajúci výkon a praktické funkcie.

E3 je kompaktný distribučný zosilňovač s jedným aktívnym výstupom a ziskom v priamym smere až 42 dB. Vďaka najnovšej technológii GaN zosilňovačov ponúka E3 vysokú výstupnú úroveň (Umax 110,5 dBμV, 138 QAM kanálov pri 1,2 GHz) a široký rozsah zosilnenia.

• Technológia GaN 2. generácie s frekvenciou 1,2 GHz
• Spätná cesta podporuje šírku pásma 204 MHz
• Funkcia RFF pomáha pri zarovnaní spätnej cesty
• Elektrické nastavenie pomocou tlačidiel a displeja
• Nastaviteľný simulátor kábla na vstupe
• Inteligentné opätovné zarovnanie spätnej cesty po zmene šírky pásma
• Režim úspory energie
• Vynikajúca ochrana proti elektrostatickým výbojom a prepätiu
• Lokálny vstup pre vstrekovanie 65 VAC
• Voliteľné ovládanie z počítača, tabletu alebo smartfónu cez bezdrôtové rozhranie BT alebo USB ( E61 a E62 )
• Voliteľný RIS prijímač pre diaľkové ovládanie vstupného spínača (E61 a E62)
• Voliteľný snímač veka a monitorovací vysielač (E62)
• Voliteľné meranie RF výkonu s automatickým riadením úspory energie, automatickým zarovnaním a ALSC (E62)
• Signálna cesta smerom po prúde

  Frekvenčný rozsah

  85…1218 MHz

  Útlm

  20 dB

  Maximálny zisk

  42,0 dB

  Rozsah ovládania zosilnenia

  -26…0 dB

  Rozsah riadenia sklonu vstupu

  -13…20 dB

  Rozsah regulácie sklonu medzi stupňovitým spôsobom

  0…15 dB

  Rovinnosť

  ±0,5 dB

  Testovací bod

  20 dB

  Skupinové meškanie

  2 ns

  Šumový údaj

  8,5 dB

  Umax (138 QAM kanálov) pri 1,2 GHz

  110,5 dBµV

  TCP

  68,5 dBmV
  Signálna cesta proti prúdu

  Frekvenčný rozsah

  5…65/85/204 MHz

  Útlm

  18 dB

  Zisk

  28 dB

  Ovládanie zosilnenia (výstup)

  -20…0 dB

  Ovládanie zosilnenia (vstup)

  0/-10 dB

  Prepínanie vstupu

  0/-6/< -40 dB

  Rozsah regulácie sklonu

  0…15 dB

  Rovinnosť

  ± 0,5 dB

  Šumový údaj

  < 6,0 dB
  Všeobecné

  Napájacie napätie

  27…65/205…255 V striedavého prúdu

  Spotreba energie

  17 W (14 W v úspornom režime)

  Maximálny prietok prúdu

  7 A/RF port

  Modulácia humbu

  70 dB

  Vstupné/výstupné konektory

  F-samica, dostupné aj iné typy

  Konektor testovacieho bodu

  F - žena

  Rozmery (v x š x h)

  185 (215) mm x 160 (190) mm x 75 mm

  Hmotnosť

  1,5 kg

  Prevádzková teplota

  -40…+55 °C

  Trieda krytia

  IP54

  Kompatibilita s elektromagnetickou kompatibilitou

  IEC 60728-2

  Bezpečnosť

  EN 60728-11

  ESD

  4 kV

  Prepätie

  6 kV (EN 60728-3)
