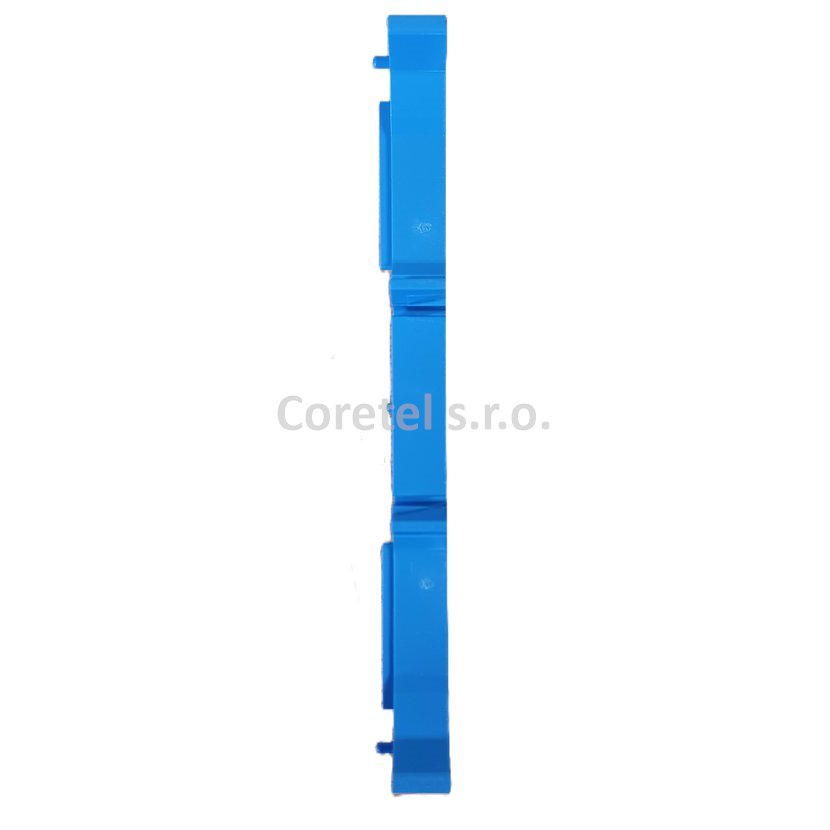

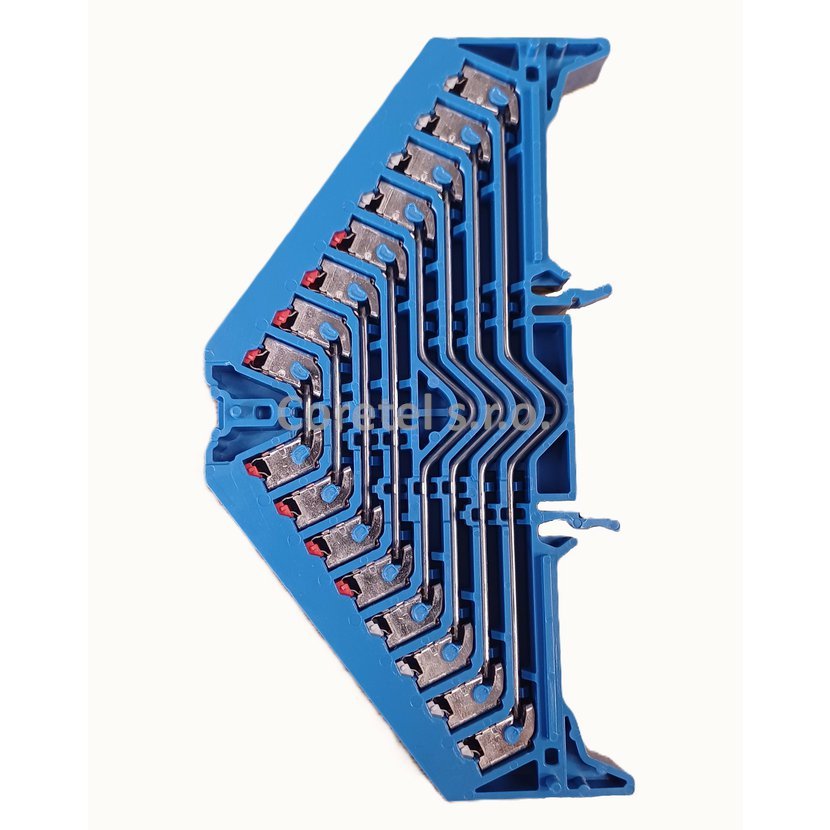

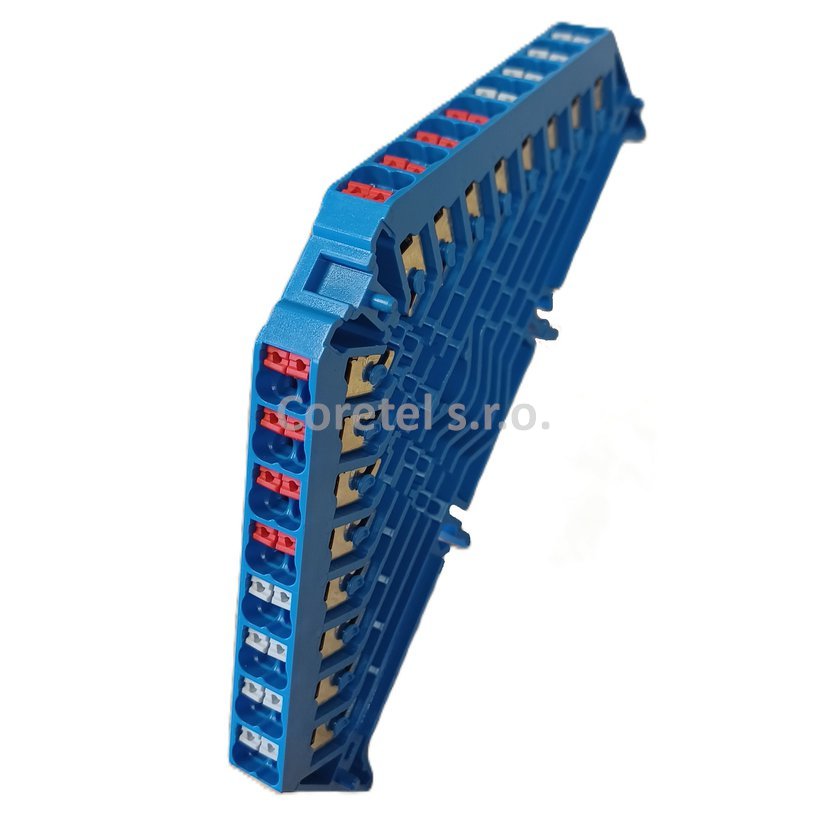

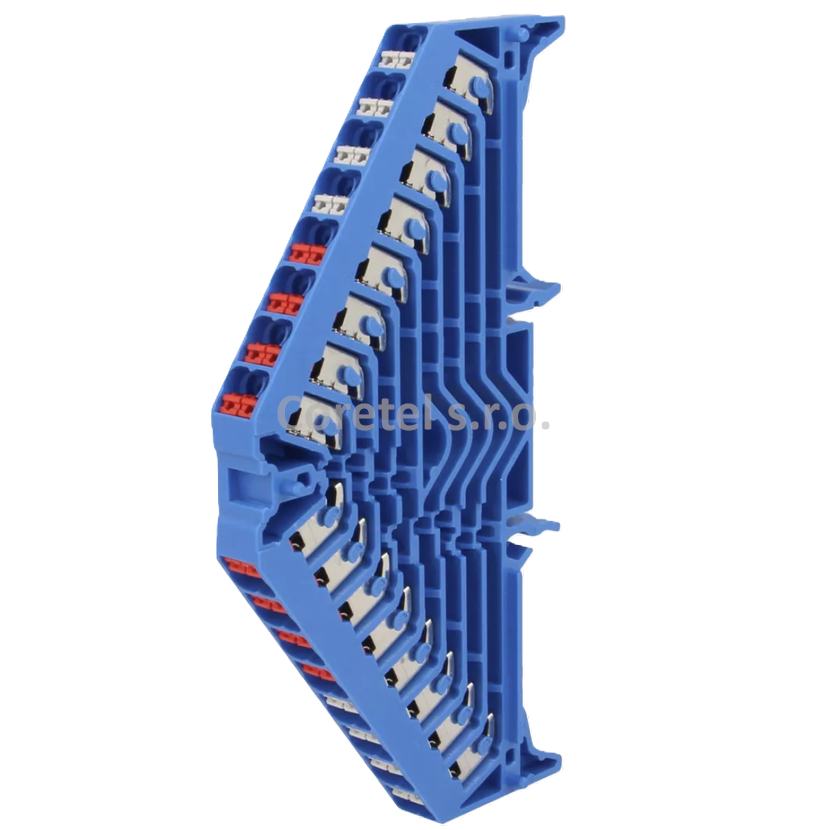

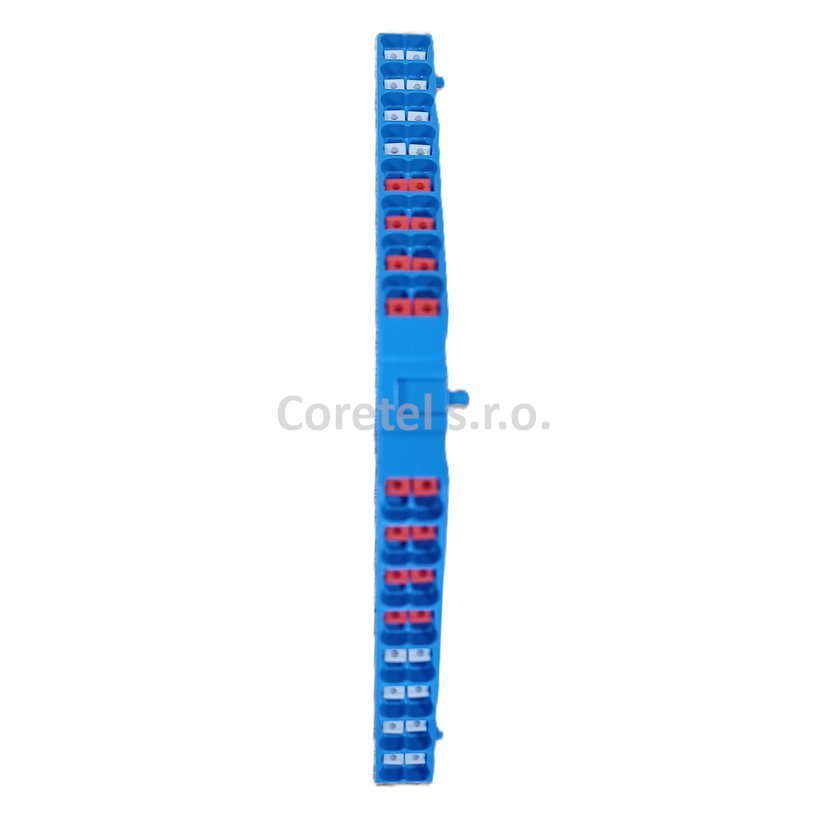

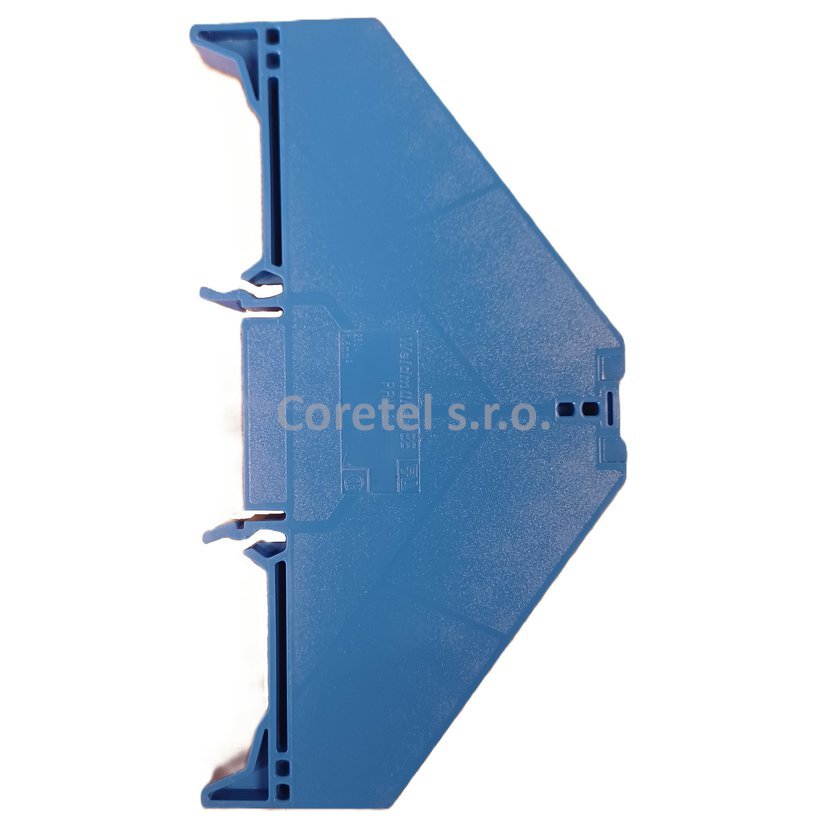

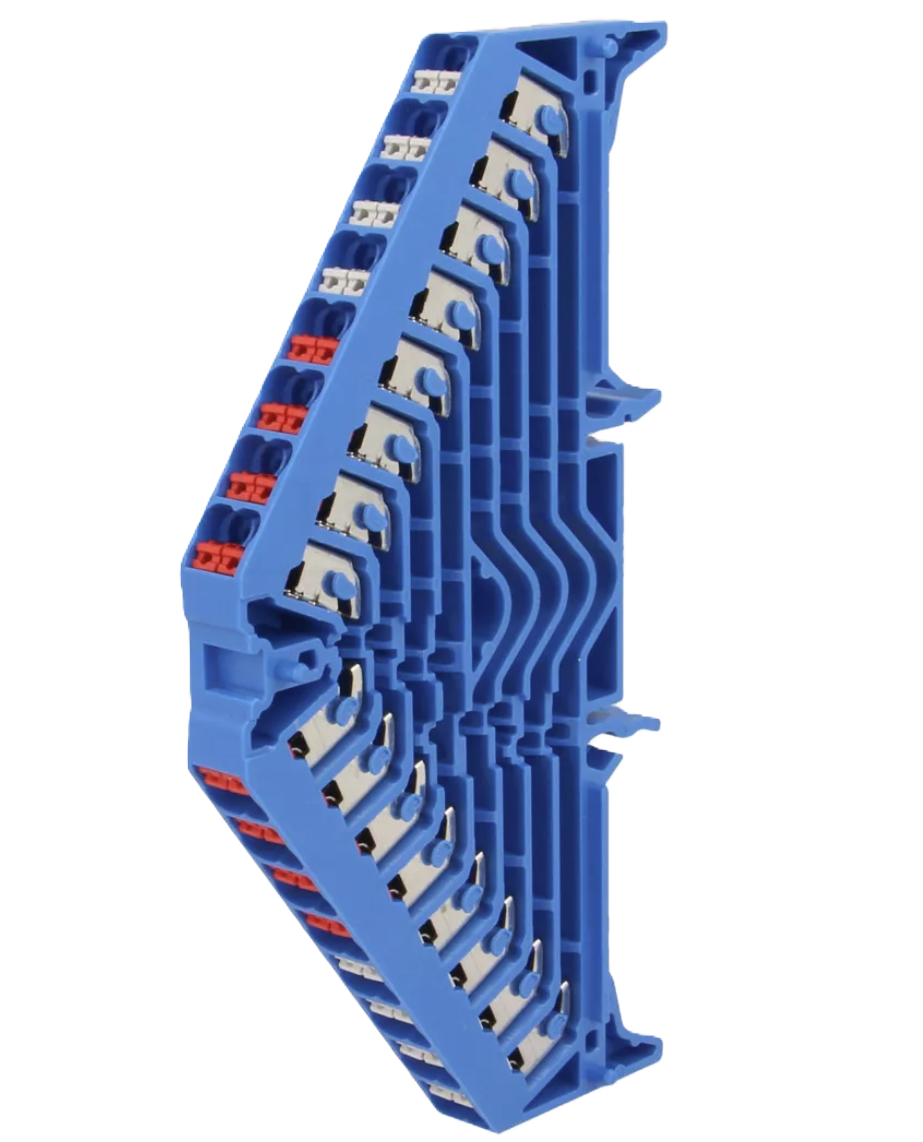

PRV 8 BL 35x7.5 RT/WS - Modrá push in svorka 8 pólová

(0x)
Výrobca
WEIDMÜLLER
Kód
S1.25TYC0073
EAN
Hmotnosť
0,05 kg
Dostupnosť
Skladom
Naša cena s DPH
26,67 € /ks
Naša cena bez DPH
21,68 €/ks
ks

Popis

PRV 8 BL 35x7.5 RT/WS - Modrá push in svorka 8 pólová



Rozmery a hmotnosť

Hĺbka
65,5 mm
Výška
120 mm
Šírka
9,2 mm
Čistá hmotnosť
46,42 g

Teploty

Skladovacia teplota
-25 °C...55 °C
Okolitá teplota
-5 °C…40 °C
Trvalá prevádzková teplota, min.
-50 °C
Trvalá prevádzková teplota, max.
130 °C

Materiál

Základný materiál
Polykarbonát
Materiál prevádzkových prvkov
PBT
Farebný
Modrá
Farba prevádzkových prvkov
červeno-biela
Klasifikácia horľavosti UL 94
V-0

Špecifikácia systému

Verzia
Zásuvné PUSH IN pripojenie
Jeden koniec bez konektora
Nutná koncová doska
Áno
Počet potenciálov
1
Počet úrovní
8
Počet zverných bodov na úroveň
4
Počet pólov na rad
8
Úrovne prepojené interne
Nie
PE pripojenie
Nie
Nosná lišta
TS 35 x 7,5

Ďalšie technické údaje

Typ montáže
Príchytka
Verzia testovaná vo výbušnom prostredí
Nie

Vodiče

Dĺžka odizolovania
10 mm
Počet pripojení
32
Prierez prepojenia AWG, max.
AWG 16
Prierez prepojenia AWG, min.
AWG 24
Prierez pripojenia vodiča, jemne splietaný s koncovkami DIN 46228/1, max.
1,5 mm²
Prierez pripojenia vodiča, jemne splietaný s koncovkami DIN 46228/1, min.
0,13 mm²
Prierez pripojenia vodiča, jemne splietaný s koncovkami DIN 46228/4, max.
1,5 mm²
Prierez pripojenia vodiča, jemne splietaný s koncovkami DIN 46228/4, min.
0,13 mm²
Prierez pripojenia vodiča, pevné jadro, max.
1,5 mm²
Prierez pripojenia vodiča, pevné jadro, min.
0,13 mm²
Prierez pripojenia vodičov, jemne stáčané, max.
1,5 mm²
Prierez pripojenia vodičov, jemne stáčané, min.
0,13 mm²
Prierez pripojenia vodičov, splietané, max.
1,5 mm²
Prierez pripojenia vodičov, splietané, min.
0,13 mm²
Smer pripojenia
Sklonený / uhlový
Typ pripojenia
PUSH IN
Upínací rozsah, max.
1,5 mm²
Upínací rozsah, min.
0,13 mm²
Veľkosť noža
0,6 x 3,5 mm

Hodnotenie CSA

Prierez vodiča max. (CSA)
16 AWG
Prierez vodiča min. (CSA)
26 AWG
Veľkosť napätia B (CSA)
300 V
Veľkosť napätia D (CSA)
300 V
Veľkosť prúdu B (CSA)
10 A
Veľkosť prúdu D (CSA)
10 A
Č osvedčenia (CSA)
200039-2406089

Všeobecne

Nosná lišta
TS 35 x 7,5
Prierez prepojenia AWG, max.
AWG 16
Prierez prepojenia AWG, min.
AWG 24

Hodnotenie

Menovitý prierez
1,5 mm²
Menovité napätie
250 V
Menovité DC napätie
250 V
Menovitý prúd
8 A
Prúd pri maxime vodičov
10 A
Vnútorný odpor podľa IEC 60947-7-x
1,83 mΩ
Menovité impulzné výdržné napätie
4 kV
Strata výkonu v súlade s normou IEC 60947-7-x
0,56 W
Kategória rázového napätia
III
Závažnosť znečistenia
3

UL hodnotenie

Prierez vodiča max. (cURus)
16 AWG
Prierez vodiča min. (CURus)
26 AWG
Veľkosť napätia B (cURus)
300 V
Veľkosť napätia D (cURus)
300 V
Veľkosť prúdu B (cURus)
10 A
Veľkosť prúdu D (cURus)
10 A
Č osvedčenie (cURus)
E60693

Klasifikácia

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-05
ECLASS 15.0
27-25-01-05
