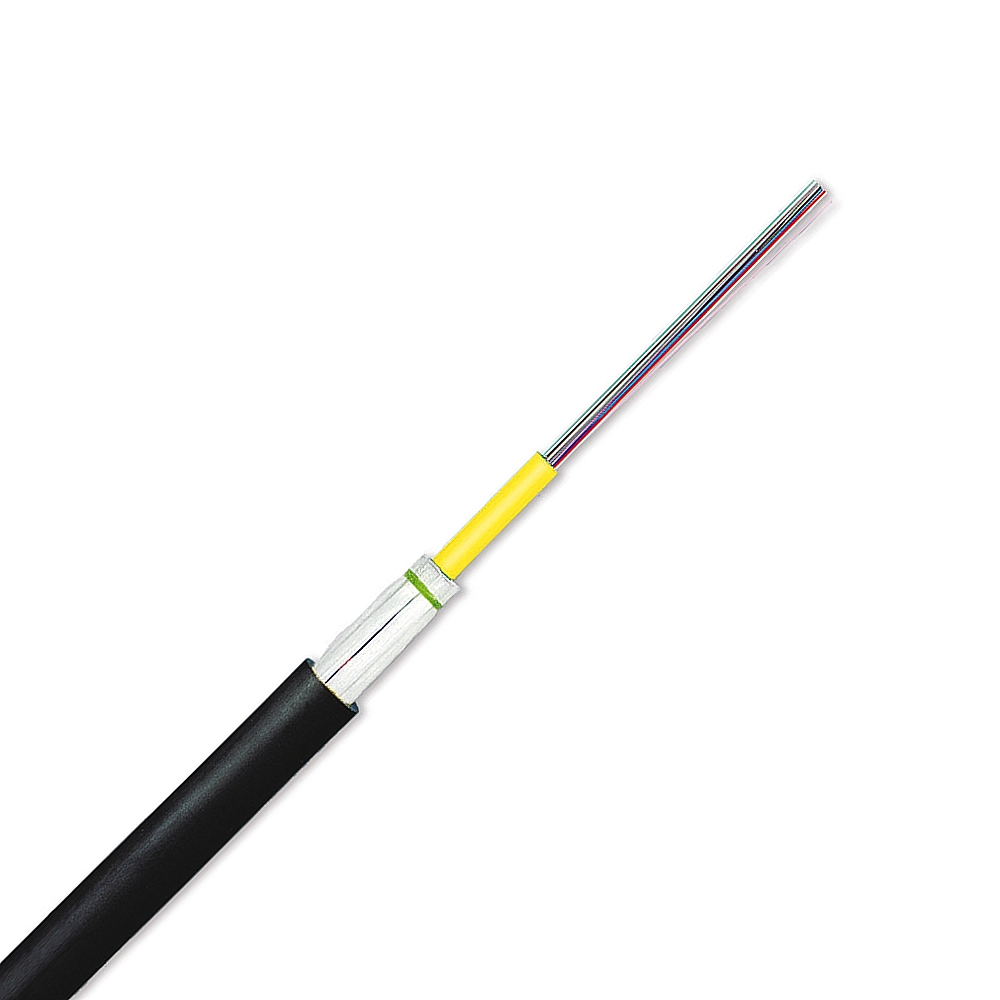

U-DQ(ZN)BH 1x4 E9U/CT 3.0 – CORNING central tube dielectric armor indoor/outdoor, 4 vlákno, G652D

U-DQ(ZN)BH 1x4 E9U/CT 3.0 – CORNING central tube dielectric armor indoor/outdoor, 4 vlákno, G652D

Konštrukcia centrálneho rúrkového kábla, izoláciou vlákien od inštalácií a environmentálnych záťaží, poskytuje stabilné a vysoko spoľahlivé prenosové parametre. Vlákna sú farebne označené pre rýchlu a jednoduchú identifikáciu. Tieto káble sú určené na inštaláciu do potrubí, potrubí a vo vnútri.

• Celodielektrický dizajn, nevyžaduje sa žiadne uzemnenie ani lepenie
• Vylepšená odolnosť proti hlodavcom a pozdĺžna ochrana proti vode vďaka vrstvenej sklenenej bobtnavej priadzi
• Odolnosť voči UV žiareniu a mikroorganizmom, môže byť inštalovaná do kanálov alebo potrubí
• Malý priemer a polomer ohybu, jednoduchá inštalácia na miestach s obmedzeným priestorom
• Farebné kódovanie vlákien Telcordia-Bellcore pre jednoduchú identifikáciu jednotlivých vlákien
• Technológia blokovania vody, vonkajšie aplikácie (OSP)
• Vonkajší plášť bez silikónu

Kryt kábla neobsahuje látky škodlivé pre náterové štruktúry a je tiež nehorľavý (LSZH™/FRNC).

• Vnútorný priemer puzdra: 3 mm
• Označenie kábla: Meter - CE 17 EN 50575 Dca,s2,d2,a1 - Sínus - CORNING - Kábel z optických vlákien - Rok - U-DQ(ZN)BH 4 E9ULTRA/125 CT 3.0 LSZH(TM)/FRNC
• Počet vlákien: 4
• Počet rezných závitov: 1
• Farba vonkajšieho plášťa: čierna
• Materiál vonkajšieho plášťa: Nehorľavý, nekorozívny/nízky dymivý, bezhalogénový materiál (FRNC/LSZH)
• Nominálna hrúbka vonkajšieho plášťa: 1,2 mm
• Prvky pevnosti v ťahu: Napučiavajúca laminovaná sklenená priadza ako vrstva brnenia
• Rozsah montážnej teploty: -5 °C - 50 °C
• Rozsah prevádzkových teplôt: -20 °C - 60 °C
• Rozsah skladovacej teploty: -25 °C - 70 °C
• Použitie: Kanály, všeobecné horizontálne, vertikálne stúpačky
• Typ kábla: Jednorúrkový
• Prostredie aplikácie: Interiér/vonkajšie
• Typ vlákna: SMF-28® Ultra vlákno
• Trieda požiaru: LSZH™/FRNC
• Kódovanie káblov podľa VDE: U-DQ(ZN)BH
• Odolnosť proti rozdrveniu: 1500 N/10 cm
• Minimálny polomer ohybu inštalácie: 130 mm
• Minimálny polomer ohybu pri použití: 100 mm
• Menovitý vonkajší priemer: 6,6 mm
• Vlnová dĺžka kábla: 1260 nm
• Priemer vlákna: 125 µm
• Priemer povlaku: 242 µm
• Disperzia pri 1550 nm: 18 nm
• Disperzia v rozsahu 1285 až 1330 nm: 3,5 nm
• Zhoda s vláknom: ITU-T G.652.D a ITU-T G.657.A1
• Typ vlákna: Single Mode
• Maximálny útlm: 0,34 dB/km pri rôznych vlnových dĺžkach
• Priemer poľa režimu pri 1310 nm: 9,2 µm
• Hodnota PMD Link Design: 0,04 ps/(nm*km)
• PMD maximálne jedno vlákno: 0,1 ps/(nm*km)
• 10 Gigabit Ethernet: 10000 MHz*km / 40000 MHz*km
• 1 Gigabit Ethernet: 5000 MHz*km
• Typický útlm: 0,32 / 0,32 / 0,18 pri rôznych vlnových dĺžkach
• Optické charakteristiky vlnové dĺžky: 1310 nm / 1383 nm / 1550 nm
• Hmotnosť: 46 kg/km
• Normy horľavosti: Odolnosť voči plameňu podľa IEC 60332-1-2 (jeden kábel)
• Reakcia na oheň v súlade s EN 50575 a EN 13501-6
• Nízka emisia dymu podľa IEC 61034 a bez halogénov podľa IEC 60754-1
• Nekorozívne podľa IEC 60754-2
• Súlad s RoHS: Neobsahuje nebezpečné látky v súlade s RoHS 2011/65/EU
• Normy blokovania vody: IEC 60794-1-2 F5
